一、重要用处和合用领域

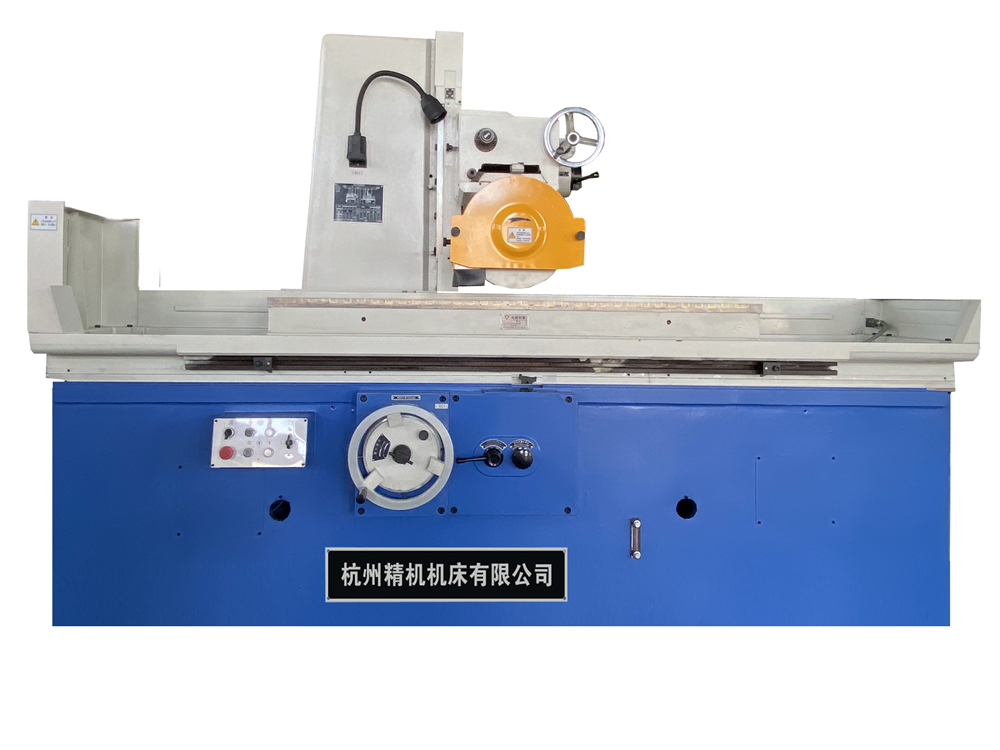

本机床为卧轴矩台结构。。。。。。。。使用宽泛，，，，， ，，操作方便，，，，， ，，磨削效能高。。。。。。。。合用于各类机械粗磨加工。。。。。。。。重要以砂轮周边进行磨削，，，，， ，，也可用来磨削工件垂直面。。。。。。。。
磨削工作时，，，，， ，，按工件的分歧，，，，， ，，可将其吸牢在电磁吸盘上，，，，， ，，或直接固定在工作台上，，，，， ，，亦可用其它夹具夹持磨削。。。。。。。。
机床液压系统选取床身油池，，，，， ，，工作台纵向活动由叶片油泵驱动、把持箱等集成液压节造单元，，，，， ，，结构紧凑、守护方便，，，，， ，，运转安稳、机能靠得住、噪音低。。。。。。。。液压油循环流动，，，，， ，，以平衡油温散布，，，，， ，，减幼机床的热变形。。。。。。。。
磨头横向进给机构，，，，， ，，有液压自动进给和手动进给。。。。。。。。磨头垂直活动有急剧起落机构和手动进给。。。。。。。。
分类 | 项目 | 单元 | M7163×20 |
工作台 | 工作台面尺寸（宽×长） | mm | 630×2000 |
最大磨削高度（未装置电磁吸盘） | mm | 540 | |
工作台T型槽（槽数×宽度） | mm | 3×22 | |
工作台纵向移动速度（无级调整） | m/min | 3-20 | |
工作台纵向最大行程（液动） | mm | 2100 | |
工作台横向最大行程 | mm | 630 | |
砂轮主轴中心线到工作台面最大距离 | mm | 740 | |
工作台最大承载量（含电磁吸盘） | kg | 1248 | |
横向进给 | 磨头断续进给速度（无级变速） | mm | 3-30 |
磨头陆续进给速度（无级调整） | mm | 0.5-3 | |
垂直进给 | 垂直进给手轮刻度盘(每转进给量) | mm | 1.00 |
垂直进给手轮刻度盘(每格进给量) | mm | 0.01 | |
磨头急剧起落速度 | mm/min | ?500 | |
磨头自动进给量 | mm | / | |
砂轮主轴 | 砂轮尺寸（表径×宽×内径） | mm | Φ400×50×Φ203 |
砂轮轴转速 | r/min | 1440 | |
电动机 | 磨头电动机功率 | kw | 9 |
液压油泵电动机功率 | kw | 3 | |
冷却泵电动机功率 | kw | 0.125 | |
急剧起落电动机功率 | kw | 0.37 | |
机床总功率 | kw | 12.5 | |
精度 | 表表粗糙度 | um | Ra0.63 |
加工表表对基的平行度 | mm | 300:0.005 | |
沉量 | 净沉 | kg | 约7000 |
毛沉 | kg | 约7500 | |
尺寸 | 表形尺寸（长×宽×高） | mm | 约6000×2000×2300 |
机械作业空间（长×宽×高） | mm | 约8000×3000×2600 | |
装箱尺寸（长×宽×高） | mm | 约5500×2200×2400 |
二、重要技术参数
三、装箱单
1、主机、辅机及从主机上拆下的零部件
序号 | 名 称 | 规格或标记 | 数量 | 备注 |
1 | 主机 | 1台 | ||
2 | 冷却水箱 | 52A00 | 1套 | |
3 | 电磁吸盘 | 装在主机上 | 1块 |
2、尺度附件（装在附件箱内）
序号 | 名 称 | 规格或标记 | 数量 | 备注 |
1 | 砂轮连卡盘 | P400 | 1套 | |
2 | 金刚钻座 | 8005 | 1件 | |
3 | 梅花扳手 | 46 | 1件 | |
4 | 单头扳手 | 19/S91-2 | 1件 | |
5 | 地脚螺栓 | M20×400 | 2套 | |
6 | 垫铁 | 8013a | 6件 |
3、随机技术文件
序号 | 名 称 | 数量 | 备注 |
1 | 使用说明书（机械、液压、电气、合格证、装箱单） | 1份 | 中文 |
4、特殊订购附件（需另付费采办）
序号 | 名 称 | 规格或标记 | 数量 | 备注 |
1 | 金刚笔 | 8018 | 1件 | |
2 | 平衡轴 | 8013 | 1件 | |
3 | 平衡架 | 9900 | 1件 |
5、易损件清单（需另付费采办）
序号 | 名 称 | 规格或标记 | 数量 | 备注 |
1 | 金刚笔 | 8018 | 1件 | |
2 | 砂轮 | P400×50×203 | 1件 |
四、质量保障和售后服务
产品严格遵守卧轴矩台平面磨床精度检验尺度，，，，， ，，达到《GB/T4022-1983》国度尺度的要求，，，，， ，，产品尝试三包，，，，， ，，质保期壹年。。。。。。。。
