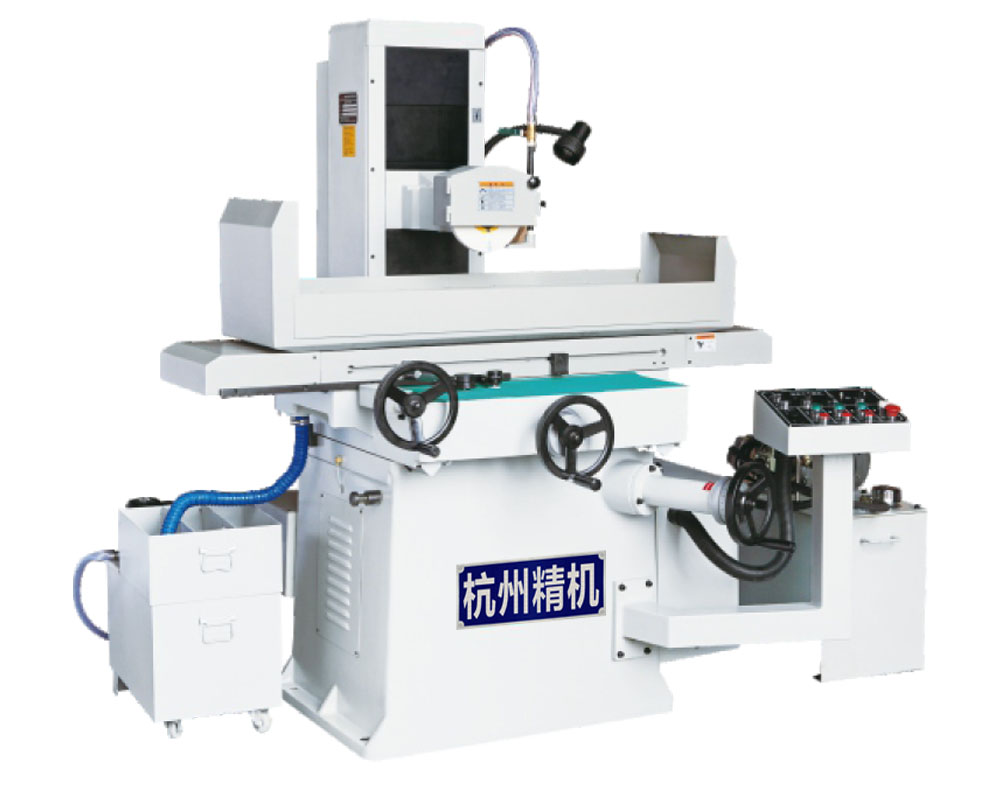

HJ-2550AHR 半自动精密平面磨床

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

类型半自动型

型号 HJ-2550AHR

13857116609

立即预约

产品详情

重要用处

本机床为鞍座型：重要是用砂轮周边磨削钢料、铸铁及有色金属等各类资料。。。。。。。。凭据工件资料、状态，，，，，，，，可选取分歧的装加注定位步骤。。。。。。。。通经常用电磁吸盘或直接紧固于工作台上进行磨削加工平面、直角面、肆意角度、圆柱端面等，，，，，，，，亦可用其它夹具夹持磨削。。。。。。。。

一、机床电源及使用环境前提

1电源要求：

机床电压： 380V±10% 电源频率： 50∕60 HZ±2%

2 使用环境前提：

相对湿度： 35～90%R／H 环境温度： 0℃∽40℃

二、产品描述

2.1机械结构：

1）机床为十字滑台鞍座移动式，，，，，，，，主活动蕴含卧式主轴的回转活动，，，，，，，，工作台左右纵向活动（X轴），，，，，，，，拖板前后横向活动（Y轴），，，，，，，，磨头高低垂直活动（Z轴）。。。。。。。。

2）机床拥有高刚性结构、热变形幼、优良抗振、安稳活动的个性；；；；；机床各传动部件刚性好、具备进给活络度高的特点。。。。。。。。

3）X轴选取油缸驱动，，，，，，，，油压阀节造（左右速度：2-25m/min）。。。。。。。。

4）Y轴用电机驱动，，，，，，，，自动走刀，，，，，，，，一V一滑润动导轨，，，，，，，，通过手工铲刮，，，，，，，，达到精密等级的精度。。。。。。。。

5）Z轴用电机驱动急剧起落。。。。。。。。半自动型无自动进刀职能。。。。。。。。

7）主轴

主轴选取台湾品牌，，，，，，，，内部配造日本原装NSK高精度轴承，，，，，，，，精度能达到0.002mm以内，，，，，，，，免加油，，，，，，，，免保养。。。。。。。。砂轮线速: 33m/sec.(主轴马达转速:0~1450rpm)

8）光滑

自动间歇循环光滑系统，，，，，，，，定点定量供油给各导轨和导螺杆。。。。。。。。光滑油箱带压力和液面检测，，，，，，，，系统报警提醒加油，，，，，，，，此系统确保了所有关键部位随时能得到适量的光滑。。。。。。。。确�；；；；；驳脊旌退扛懿�会缺油。。。。。。。。保障了机床精度的悠久性。。。。。。。。

9）液压装置

油压箱加装风冷机，，，，，，，，加快散发液压油的热量，，，，，，，，使油压温度变动最幼，，，，，，，，对机床的热变形影响最幼。。。。。。。。

10）机床防护

标配船型防溅板，，，，，，，，使工作台内切削液较少的飞溅到工作台名义。。。。。。。。

三、重要技术参数Main Technical Specification

分类Classify	项目Item		单元Unit	机型Model 2550
工作台 Working Table	工作台面积(宽×长)working surface of the table(W×L)		mm	250×500
	工作台最大行程(前后×左右) Max.traverse of the table (cross×Long)		mm	280×550
	工作台面至主轴中心最大距离Max. distance from table surface to centre of the grinding wheel spindle		mm	460
	工作台最大接受沉量（含电磁吸盘) Max.load of table（electro magnetic chuck is included）		kgs	150
	工作台T型槽Table T-slot		mm*N	14×1
	工作台左右液压速度table longitudinal feed speed hydraulic		m/min	5～25
前后进给机构 Front and rear feed mechanism	前后手动进给 Manual Cross feed	1格Igra	mm	0.02
		1圈lrev	mm	4
	前后自动进给Auto cross feed		mm	0.1～10
	前后急剧进给速度cross rapid feed rate	50HZ	mm/min	790
砂轮 Grinding wheel	砂轮尺寸Dimension of the wheel(L×W×B)		mm	φ200×20×φ31.75
	主轴转速spindle speed	50HZ	R.P.M	2850
高低进给机构 Vertical feed mechanism	高低手动进给 Manual infeed	1格Igra	mm	0.01
		1圈lrev	mm	2
	自动进给量Auto infeed		mm	/
	高低急剧进给速度Vertical rapid feed rate		mm/min	230
马达 Motors	主轴马达Spindle motor		KW	1.5
	高低进给马达servo motor for vertical feed		W	80
	液压马达Hydraulic motor		KW	0.75
	冷却马达Coolant motor		W	125
	前后驱动马达motor for Cross feed		W	80
	总功率total power supply required		KW	2.5
尺寸 Dimension	占地面积(长×宽×高）Floor space required(L×W×H）		mm	2300×1950×1800
	表形尺寸(长×宽×高）Overall dimensions (L×W×H）		mm	1900×1950×1800
	装箱尺寸(长×宽×高）packing size (L×W×H）		mm	2000×1700×2100
沉量Weight	净沉/毛沉Net weight/Gross weight		kg	约about 1450/1650
精度Accuracy	表表粗糙度Surface Roughness		Ra	0.25
	加工面对基面平行度 Parallelism of machining surface to base plane		μm	300:0.003

四、重要配件品牌

序号	零配件名称	品牌/或一致品牌	备注
1	主轴电机	FUKUTA富田	Taiwan
2	主轴	普森/宏声	Taiwan
3	主轴轴承	NSK	Japan
4	耐磨胶片	TRELLEBORG	America
5	液压阀	骏全兴/丰田	Taiwan
6	电磁吸盘	国产名牌	CHINA
7	接触器	施耐德	France
8	行程开关	天得	Taiwan
9	铸件	荆门	CHINA
10	丝杆	ABBA	Taiwan

五、尺度附件及随机技术文件等

5.1尺度附件：

1	砂轮与法兰	1套	2	砂略旖衡台	1件
3	砂略旖衡棒	1件	4	钻石建整器	1件
5	电磁吸盘	1件	6	脚垫盘及脚螺丝	1套
7	螺丝刀+开口扳手+内六角	1套	8	工具箱	1件
9	电磁吸盘（装在主机上）	1台

5.2随机技术文件：

1	操作说明书	1份	2	精度检测表	1份
3	电器线路图	1份

5.3易损件清单：

1	前后皮带	2	砂轮

六、装置、培训

6.1 机床达到买方工厂并就位后，，，，，，，，卖方在接到买方调试通知后2天左右，，，，，，，，派技术人员进行装置调试和人员培训，，，，，，，，培训功夫二天内。。。。。。。。

6.2 设备各项精度指标按出厂精度检验单进行验收。。。。。。。。若因机台上装置工装治具等附件无法进行的精度检验项目能够免验。。。。。。。。

6.3 中国大陆地域保建期一年。。。。。。。。在保建期内，，，，，，，，如设备不能正常工作，，，，，，，，卖方在接到通知后省内24幼时、省表48幼时内派工程师到现场处置。。。。。。。。
