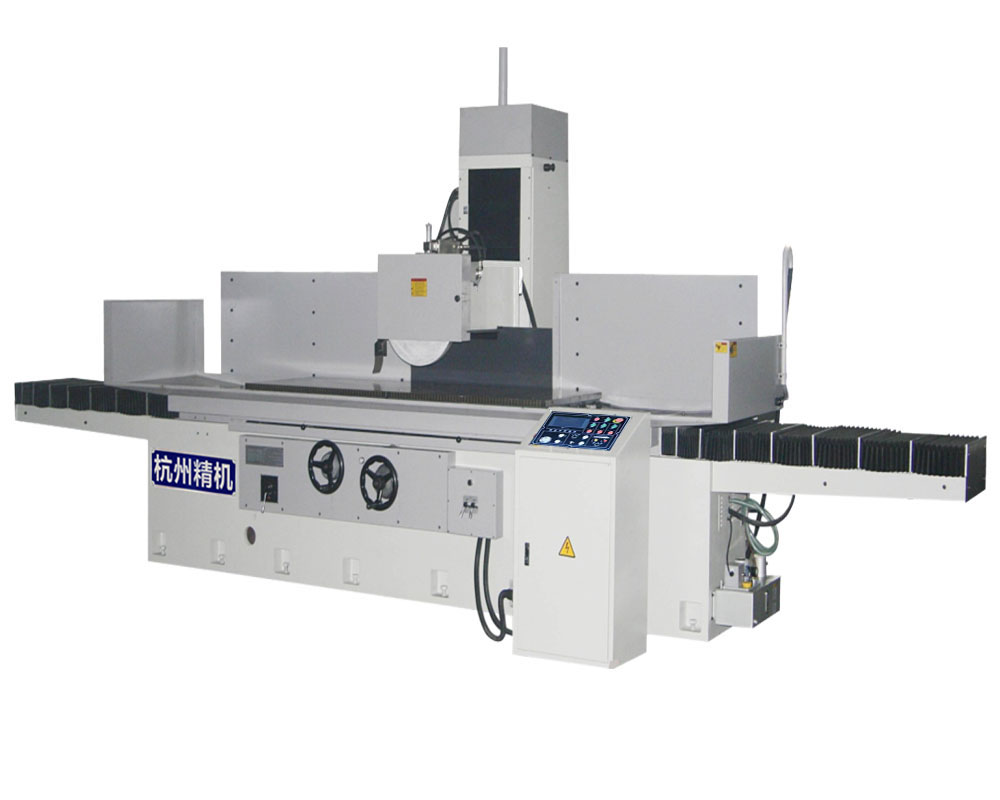

HJ-5016D 全自动精密平面磨床

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

类型全自动型

型号 HJ-5016D

13857116609

立即预约

产品详情

重要用处

本机床为动柱型：重要是用砂轮周边磨削钢料、铸铁及有色金属等各类资料。。。。。。凭据工件资料、状态，，，，，，，，可选取分歧的装加注定位步骤。。。。。。通常平面，，，，，，，，能够选取电磁吸盘或直接紧固于工作台上进行磨削加工；；；；；；；平面、直角面、肆意角度、圆柱端面等，，，，，，，，可在夹具上进行磨削加工。。。。。。

一、机床电源及使用环境前提

1电源要求：

机床电压： 380V±10% 电源频率： 50∕60 HZ±2%

2 使用环境前提：

相对湿度： 35～90%R／H 环境温度： 0℃∽40℃

二、产品描述

1 本机选取单立柱固定在底座上，，，，，，，，立柱前后移动的方式。。。。。。

本规划界说：主轴磨头体固定在立柱上后高低（Z向）移动，，，，，，，，立柱沿主机前后（Y向）移动。。。。。。工作台在主机座上左右（X向）移动的结构。。。。。。

2 机床的立柱、主机、机头均选取高级铸铁铸造。。。。。。选取三维推算机软件辅助优化设计，，，，，，，，对于结构内部加强筋的配造经过度析，，，，，，，，并经应力解除处置，，，，，，，，铸件加粗加强，，，，，，，，提升韧性及刚性。。。。。。

3 X轴选取独立风冷液压站与油压油缸，，，，，，，，推动工作台在主机座上来回移动，，，，，，，，实现X轴活动安稳顺畅。。。。。。油温的温升对主机的变型量少。。。。。。

4 Z轴选取伺服电机通过精密滚珠丝杆，，，，，，，，带头磨头在立柱上高低移动，，，，，，，，实现主轴高低进给。。。。。。

5 Y轴Z轴导轨及螺杆

5.1 X轴选取一平一V式设计，，，，，，，，适用于沉载磨削，，，，，，，，工作台之滑路面贴覆铁氟龙导轨软带(Turcite-B)，，，，，，，，以减少阻尼系数，，，，，，，，使工作台运行平稳，，，，，，，，经工艺精湛的铲刮工艺手工精密刮花作业处理，，，，，，，，共同自动润滑系统，，，，，，，，保障精度不变性及持久性，，，，，，，，增长机台使用寿命。。。。。。

5.2 Y轴滑轨选取一V一平设计，，，，，，，，贴Turcit-B,精密铲刮确保其顺畅移动。。。。。。搭配电机通过同步皮带传动精密梯形丝杆。。。。。。浚浚�？？晌至⒅昂蠡疃陌参取�。。。。。

5.3 Z轴选取精密滑动导轨，，，，，，，，确保主轴高低运行顺畅及优良的精度。。。。。。精密级滚珠螺杆配伺服马达驱动，，，，，，，，提高了传动精度。。。。。。

5.4 Y轴使用滚珠丝杆, Z轴使用精密梯形丝杆,并选取循环油循环光滑螺杆，，，，，，，，使丝杆在活动时安稳,并使丝杆达到最低磨耗。。。。。。

6 主轴组

主轴选取台湾品牌，，，，，，，，内部配造日本原装NSK高精度轴承，，，，，，，，精度能达到0.002mm以内，，，，，，，，砂轮线速: 33m/sec.(主轴马达转速:0~1450rpm)，，，，，，，，经过严格的热处置工艺和精密加工，，，，，，，，确保主轴在资料上能获得高质量的保证，，，，，，，，弹筒式主轴共同宽大的主轴座，，，，，，，，不变的立柱和大功率主轴马达，，，，，，，，切削功率大，，，，，，，，且在精度上亦能有较高的维持性，，，，，，，，主轴部填封特殊的润滑脂，，，，，，，，并采用独特迷宫型密封防护设计，，，，，，，，使主轴长期使用，，，，，，，，免予守护。。。。。。

7 自动磨削设置

7.1自动磨削可设置粗磨、精磨、光磨，，，，，，，，可直接输入各类磨削方式的进刀量，，，，，，，，进刀次数，，，，，，，，及光磨次数。。。。。。

7.2输入总磨削量，，，，，，，，粗磨增量，，，，，，，，精磨量及精磨增量，，，，，，，，无火花行程，，，，，，，，砂轮主轴后退距离。。。。。。循环实现后，，，，，，，，工作台终场，，，，，，，，可凭据操作人员的习惯，，，，，，，，将主轴和冷却装置设定为持续或终场运杏祝。。。。。

7.3设置多种磨削方式，，，，，，，，可贮存最后一次磨削循环。。。。。。

8操控系统

8.1选取日本三菱(Mitsubishi) PLC节造系统不变靠得住，，，，，，，，且节造线路少，，，，，，，，故障少，，，，，，，，易于守护、批改与监测。。。。。。维建中心遍布全球，，，，，，，，售后服务优良。。。。。。

8.2 LCD触控屏面板设置

LCD触控屏，，，，，，，，软键式面板，，，，，，，，各项研磨前提设定了如指掌，，，，，，，，触控屏设置多样磨削方式，，，，，，，，操作单一、方便。。。。。。易学易懂，，，，，，，，无需经过专业的培训，，，，，，，，其参数以闪存(Flash RAM)方式影象贮存,没有停电失落数据的问题。。。。。。浚浚�？？赏ü谠烀姘迳系陌磁ド瓒ㄇ昂蠼�；；；；；；；前后进给粗磨、精磨时可设定多种进给增量。。。。。。

9 光滑

选取强造式循环光滑装置，，，，，，，，有自动并齐全光滑整部机械，，，，，，，，预防光滑油过多，，，，，，，，节俭光滑油，，，，，，，，具出缺油报警职能。。。。。。

10 液压装置

油压箱加装风冷机，，，，，，，，散发液压油的热量，，，，，，，，使油压温度变动最幼，，，，，，，，对机台的热变形影响最幼。。。。。。

11机床防护

标配船型防溅板加后大墙板，，，，，，，，使工作台内切削液不会飞溅到工作台名义。。。。。。

三、重要技术参数Main Technical Specification

分类Classify	项目Item		单元Unit	机型Model 5016
工作台 Working Table	工作台面积(宽×长)working surface of the table(W×L)		mm	500×1600
	工作台最大行程(前后×左右) Max.traverse of the table (cross×Long)		mm	560×1700
	工作台面至主轴中心最大距离Max. distance from table surface to centre of the grinding wheel spindle		mm	700
	工作台最大接受沉量（含电磁吸盘) Max.load of table（electro magnetic chuck is included）		kgs	1000
	工作台T型槽Table T-slot		mm*N	14×3
	工作台左右液压速度table longitudinal feed speed hydraulic		m/min	5～25
前后进给机构 Front and rear feed mechanism	前后手动进给 Manual Cross feed	1格Igra	mm	0.02
		1圈lrev	mm	5
	前后自动进给Auto cross feed		mm	0.5～2
	前后急剧进给速度cross rapid feed rate	50HZ	mm/min	1250
砂轮 Grinding wheel	砂轮尺寸Dimension of the wheel(L×W×B)		mm	Φ400×40×φ127
	主轴转速spindle speed	50HZ	R.P.M	1450
高低进给机构 Vertical feed mechanism	高低手动进给 Manual infeed	1格Igra	mm	/
		1圈lrev	mm	/
	自动进给量Auto infeed		mm	0.001-0.1
	高低急剧进给速度Vertical rapid feed rate		mm/min	230
马达 Motors	主轴马达Spindle motor		KW	5.6
	高低进给马达servo motor for vertical feed		KW	1
	液压马达Hydraulic motor		KW	3.75
	冷却马达Coolant motor		W	125
	前后驱动马达motor for Cross feed		W	180
	总功率total power supply required		KW	10.66
尺寸 Dimension	占地面积(长×宽×高）Floor space required(L×W×H）		mm	/
	表形尺寸(长×宽×高）Overall dimensions (L×W×H）		mm	5000×2900×2100
	装箱尺寸(长×宽×高）packing size (L×W×H）		mm	4800×2250×2400
沉量Weight	净沉/毛沉Net weight/Gross weight		kg	约about 5800/6500
精度Accuracy	表表粗糙度Surface Roughness		Ra	0.25
	加工面对基面平行度 Parallelism of machining surface to base plane		μm	300:0.003

四、重要配件品牌

序号	零配件名称	品牌/或一致品牌	备注
1	主轴电机	FUKUTA富田	Taiwan
2	主轴	普森/宏声	Taiwan
3	主轴轴承	NSK	Japan
4	耐磨胶片	TRELLEBORG	America
5	液压阀	骏全兴/丰田	Taiwan
6	电磁吸盘	国产名牌	CHINA
7	接触器	施耐德	France
8	行程开关	天得	Taiwan
9	铸件	荆门	CHINA
10	丝杆	ABBA	Taiwan
11	PLC	三菱	Japan
12	伺服电机	三菱	Japan

五、尺度附件及随机技术文件等

5.1尺度附件：

1	砂轮与法兰	1套	2	砂略旖衡台	1件
3	砂略旖衡棒	1件	4	钻石建整器	1件
5	电磁吸盘	1件	6	脚垫盘及脚螺丝	1套
7	螺丝刀+开口扳手+内六角	1套	8	工具箱	1件
9	电磁吸盘（装在主机上）	1台

5.2随机技术文件：

1	操作说明书	1份	2	精度检测表	1份
3	电器线路图	1份

5.3易损件清单：

1	前后皮带	2	砂轮

六、装置、培训

6.1 机床达到买方工厂并就位后，，，，，，，，卖方在接到买方调试通知后2天左右，，，，，，，，派技术人员进行装置调试和人员培训，，，，，，，，培训功夫二天内。。。。。。

6.2 设备各项精度指标按出厂精度检验单进行验收。。。。。。若因机台上装置工装治具等附件无法进行的精度检验项目能够免验。。。。。。

6.3 中国大陆地域保建期一年。。。。。。在保建期内，，，，，，，，如设备不能正常工作，，，，，，，，卖方在接到通知后省内24幼时、省表48幼时内派工程师到现场处置。。。。。。
